水泥基滲透結晶防水涂料如何使用？施工方法以及采用何種標準？

水泥基滲透結晶防水涂料一般根據TCECS848-2021無機水性滲透結晶型材料應用技術規程使用和驗收，水泥基滲透結晶防水涂料優點價格較低，缺點是施工工藝比較嚴格，壽命不長久存在脫層的風險。

水泥基滲透結晶防水材料為硅酸鹽水泥（即海外波特蘭水泥）或普通硅酸鹽水泥（以下簡稱普通水泥）、精細石英砂(或硅砂)是一種剛性防水材料，由活性化合物(催化劑，俗稱進口母料)等輔料制成。

包裝儲存
水泥基滲透結晶防水材料一般為粉末袋或桶，需要防潮包裝袋，保質期一般為一年。

施工技術

2、施工標準
水泥基滲透結晶防水材料的催化劑和活性化合物一般為10°C以上可激活，每平方米用量至少為1.5kg,才能實現0.8mm/㎡涂層厚度要求；施工現場無限制，室內安全操作無通風，具有天然成品保護功能。

3、施工方法
水泥基滲透結晶材料一般采用刷涂施工、刷涂施工或干撒施工。
(1)刷涂施工：在刷涂施工方法中，準備砂漿是保證防水質量的關鍵。一般情況下，混合砂漿應在30min內用完。硬砂漿不能再使用了。嚴格掌握水灰比，施工前一般需要加入3~4種材料，攪拌均勻。
 (2)涂裝施工:砂漿要配制好，才能真正起到防水的作用。施工前一般需要加入2~3份水攪拌均勻。

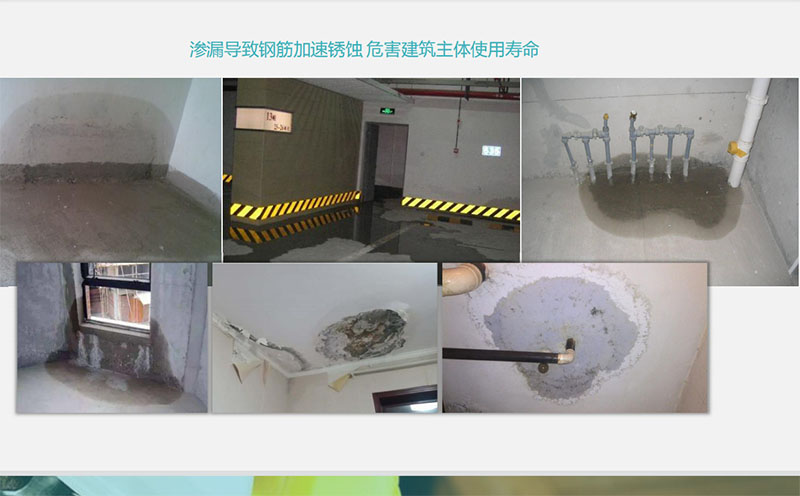

 (3)干灑施工：一般在混凝土混合物澆筑前，產品按一定量撒在墊層上，撒粉時間為澆筑混凝土30min前。從現場施工情況來看，干灑施工方法存在不能整體防水的隱患。因為，當干灑結束時，在澆筑混凝土時，水泥基吸收大量的水，刺激活性化合物的化學反應，墊層上的水泥基可能滲透到低強度的墊層中，當然，它也可能滲透到鋼筋混凝土層中。難以保證干灑水泥基能在鋼筋混凝土層下均勻吸附，使防水層斷層，不能發揮整體防水效果。

4、養護要求
涂刷后水泥基滲透結晶防水材料的維護非常重要。當水泥基滲透結晶防水材料的涂層固化至不會被噴水損壞時，必須仔細維護1~2天，每天噴水3~5次，或用濕冷透氣的粗麻布和草墊覆蓋3天。完工后48小時內，應避免雨、霜、日曬或4C以內的長期低溫。如果空氣循環不良或沒有通風條件（如封閉煤礦或隧道），應使用風扇或鼓風機協助通風。一般來說，水泥基礎的使用需要維護7天才能進行其他工作。對于容納高溫熱量或腐蝕性液體的設施（如廢水池），應在維護2~3周后投入使用。

功能效果

2、兼容性功能

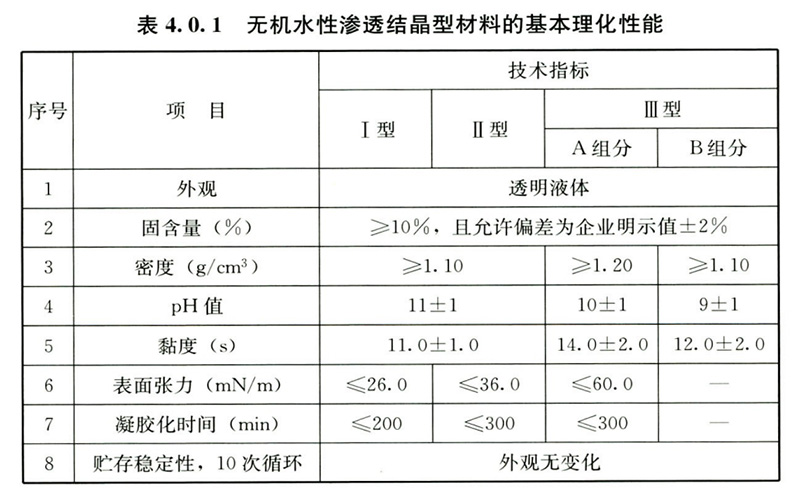

由于涂層厚度，水泥基滲透結晶防水材料在一定程度上減少了外應力對混凝土固層的破壞；符合環保等級，無毒無污染。

3、催化劑的差異
雖然水泥基和水基滲透結晶防水材料屬于化學變化的滲透結晶防水材料，也有自己的活性化合物，即催化劑，但附著在這兩種材料上的催化劑與化學成分和化學結構相去甚遠，以促進反應的化學性質。
水泥基的催化劑由粉末組成。催化劑激活前不能有明水，這就要求水泥基材料用封閉的容器包裝，因為只要含水，水泥基的催化劑就容易激活，反應物質被激活，產品失效。目前，國內水泥基產品主要分為兩種：

1.進口海外核心母料，其他成分在中國生成包裝；

2.在中國購買催化劑，然后與其他成分生成包裝。嚴格地說，水泥基催化劑的化學性能和質量以及相應的化學結構和中間體的制備不能與歐美國家的水泥基活性化合物相比。

由于國內催化劑生產單位到目前為止還沒有生產出具有獨立專有技術含量的同類催化劑，大部分都可以提供替代品。因此，雖然生產的水泥基防水材料在市場上價格較低，眾多工程表明純國產水泥基防水材料利用GB 8445-2001標準的不足， 工程中的使用造成不良后果。不要貪圖便宜帶來品牌或經濟的損失。

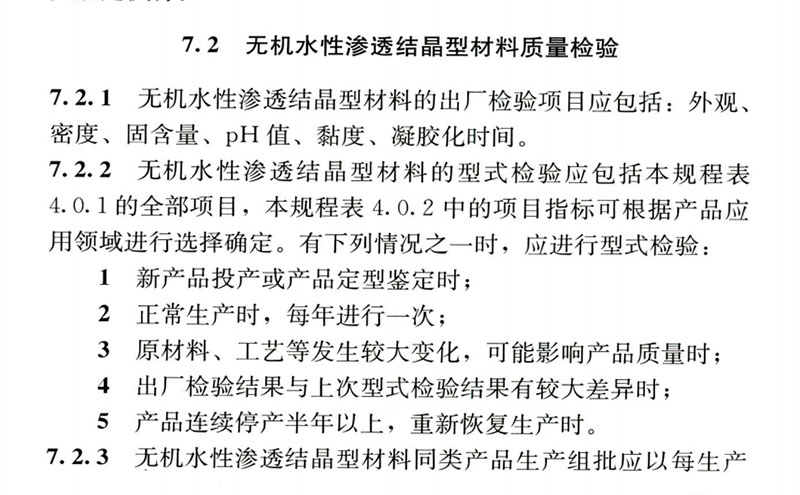

TCECS848-2021無機水性滲透結晶型材料應用技術規程免費下載
