亚洲无码37.,成年人久久黄色网站,亚洲日韩久久综合中文字幕,成年片色大黄全免费网站久久,在线看AV天堂

您的位置: 首頁 > 防水技術(shù) > 科結(jié)構(gòu)自防水技術(shù)對C30混凝土抗水滲透壓力影響

科結(jié)構(gòu)自防水技術(shù)對C30混凝土抗水滲透壓力影響

返回列表 來源：發(fā)布日期： 2022.05.09 瀏覽次數(shù)：0

科結(jié)構(gòu)自防水技術(shù)對C30混凝土抗水滲透壓力影響，采用c30混凝土試件標(biāo)養(yǎng)測試內(nèi)摻科洛抗裂劑，外涂永凝液DPS參照《普通混凝土長期性能和耐久性能試驗方法標(biāo)準》GB/T 50082的相關(guān)規(guī)定執(zhí)行。

2.6.1 試件成型及養(yǎng)護

抗水滲透壓力試驗用混凝土試件尺寸為上表面直徑175mm ，下表面直徑185mm ，高度 150mm 的圓柱體，浸泡及養(yǎng)護如下表 2-6 所示。

表2-6 抗水滲透壓力試件浸泡及養(yǎng)護方式

編號	組別	浸泡及養(yǎng)護方式
KS1-1	基準	標(biāo)準養(yǎng)護至36d （28d+1d+1d+6d ）
KS1-2	內(nèi)摻	同上
KS1-3	外涂	標(biāo)準養(yǎng)護至28d 齡期，室內(nèi)干養(yǎng)護1d 。取出后成型面向下，浸泡于科洛 DPS 永凝液中 24h ，浸入液面高出試件不少于 10mm （見圖 2-10 ），取出后，標(biāo)準養(yǎng)護 6d ，總齡期計 36d
KS1-4	內(nèi)摻+ 外涂	同上

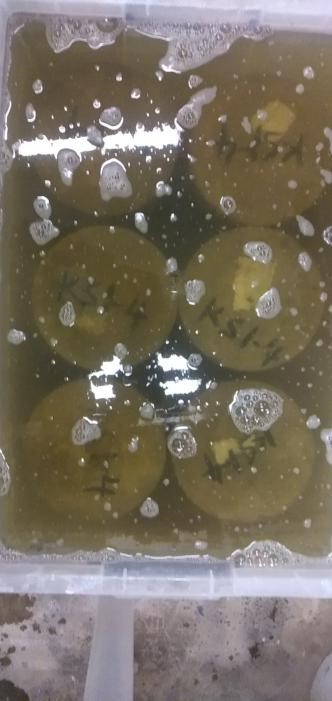

圖2-10 外涂組和內(nèi)摻＋外涂組試件浸泡科洛永凝液 DPS

2.6.2 性能測試方法

試件加工按照《普通混凝土長期性能和耐久性能試驗方法標(biāo)準》GB/T 50082的相關(guān)規(guī)定執(zhí)行，性能測試按照《砂漿、混凝土防水劑》JC 474-2008的有關(guān)規(guī)定執(zhí)行，具體如下：

（1）養(yǎng)護至36d齡期后將抗水滲透壓力試件從標(biāo)準養(yǎng)護室內(nèi)取出，并擦拭干凈。待試件表面晾干后，應(yīng)采用石蠟進行密封。

（2）試件準備好后，啟動抗?jié)B儀，并開通 6個試位下的閥門，使水從6個孔中滲出，水應(yīng)充滿試位坑，在關(guān)閉6個試位下的閥門后應(yīng)將密封好的試件安裝在抗?jié)B儀上。

（3）試件安裝好后，設(shè)定初始水壓為0.4MPa，每8h增加0.1MPa，加壓至2.3MPa，劈開（見圖 2-11），在底邊均勻取10個點，測定平均滲透高度。

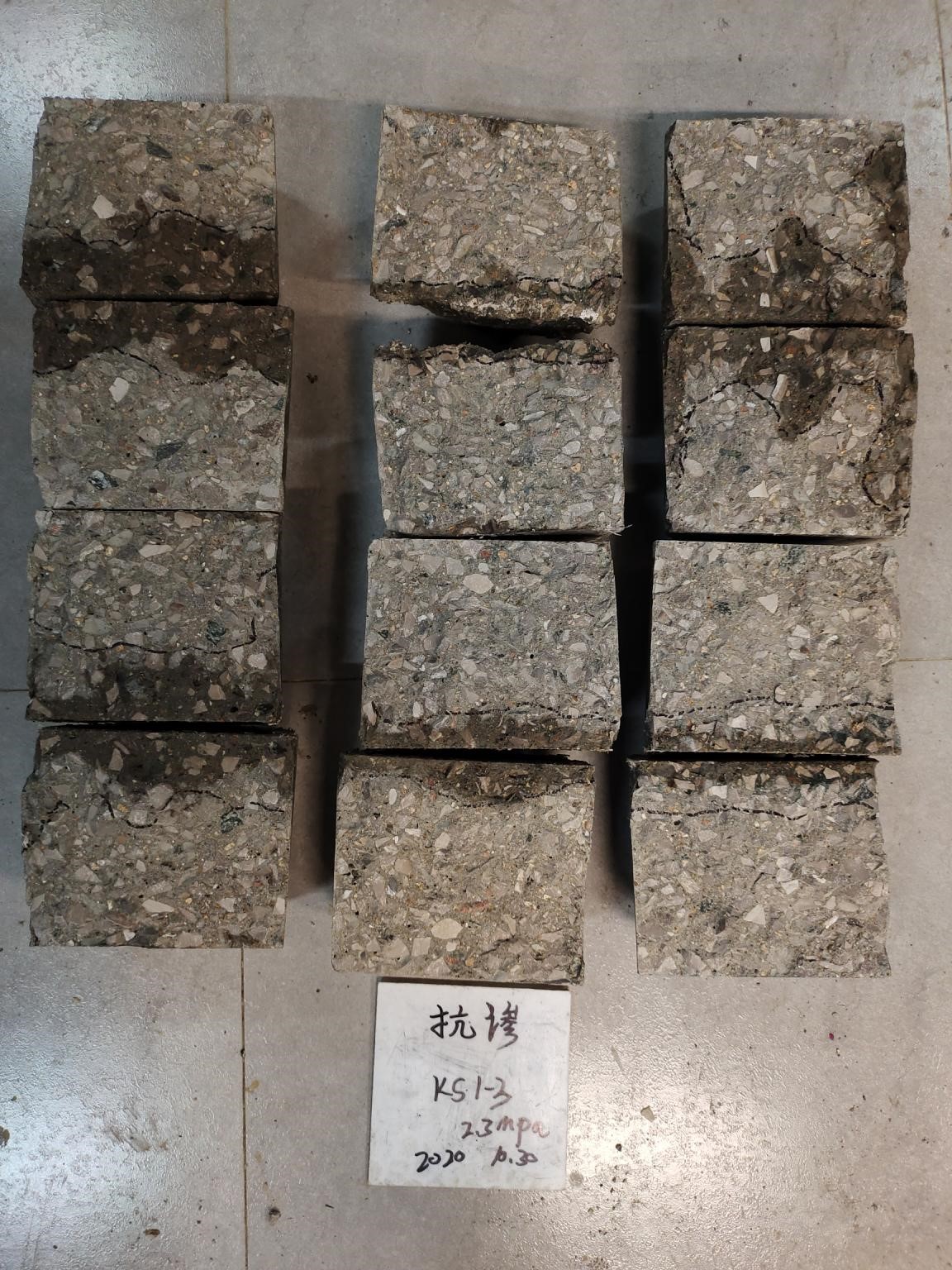

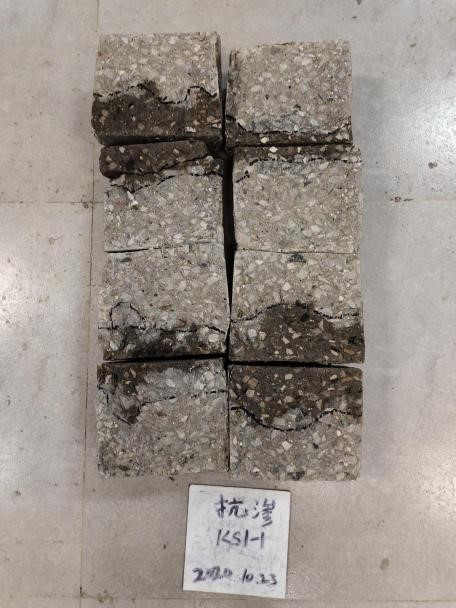

（a ）基準組試件劈開圖	（b ）內(nèi)摻組試件劈開圖

（c ）外涂組試件劈開圖	（d ）內(nèi)摻 +外涂組試件劈開圖
圖2-11 試件劈開后描點測平均滲透高度

2.6.3 結(jié)果及分析

科洛結(jié)構(gòu)自防水對C30混凝土抗水滲透壓力性能的影響結(jié)果，如下表2-7所示。

表2-7 科洛產(chǎn)品對C30混凝土抗水滲透壓力的影響結(jié)果

編號	組別	初始坍落度/mm	加載水壓/MPa	滲透高度/mm							滲透高度比/%
編號	組別	初始坍落度/mm	加載水壓/MPa	塊1	塊2	塊3	塊4	塊5	塊6	均值	滲透高度比/%
CS1-1	基準	80	2.3	70	50	17	53	/	/	48	/
CS1-3	外涂	80	2.3	21	21	29	17	16	50	26	54
CS1-2	內(nèi)摻	85	2.3	47	52	35	19	57	21	31	65
CS1-4	內(nèi)摻+ 外涂	85	2.3	10	8	18	0	8	8	9	19

表2-7結(jié)果表明，對于C30混凝土，外涂科洛永凝液DPS組對基準組滲透高度比值為54%，內(nèi)摻科洛水性無機納米抗裂防滲劑組對基準組滲透高度比值為 65%，內(nèi)摻科洛水性無機納米抗裂防滲劑和外涂科洛永凝液DPS共用組對基準組滲透高度比值為19%。

2.7 科洛結(jié)構(gòu)自防水對C30混凝土抗鹽凍性能影響的試驗研究

2.7.1 試件成型及養(yǎng)護

單面鹽凍法用混凝土試件尺寸為150mm ×150mm × 150mm ，浸泡及養(yǎng)護方式如下表 2-8 所示。

表2-8 單面鹽凍試件浸泡及養(yǎng)護方式

編號	組別	浸泡及養(yǎng)護方式

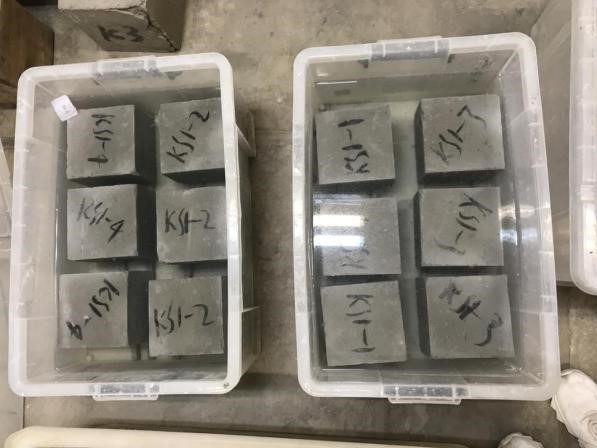

KS1-1	基準	脫模后，水養(yǎng)至7d 齡期，切割加工試件（見圖2-12 ），室內(nèi)干養(yǎng) 1d ，標(biāo)養(yǎng) 8d ，干養(yǎng) 9d ，進行密封，繼續(xù)干養(yǎng) 3d ，開始測試。總齡期為 28d （水養(yǎng) 7d+ 干養(yǎng) 1d+ 標(biāo)養(yǎng) 8d+ 干養(yǎng) 9d+ 干養(yǎng) 3d ）
KS1-2	內(nèi)摻	同上
KS1-3	外涂	脫模后，水養(yǎng)至7d 齡期，切割加工試件（見圖2-12 ），室內(nèi)干養(yǎng) 1d ，浸泡科洛 DPS 永凝液 1d （見圖 2-13 ），液面高出試件不小于 10mm ，標(biāo)養(yǎng) 7d ，干養(yǎng) 9d ，進行密封，繼續(xù)干養(yǎng) 3d ，開始測試。總齡期為 28d （水養(yǎng) 7d+ 干養(yǎng) 1d+ 浸泡 1d+ 標(biāo)養(yǎng) 7d+ 干養(yǎng) 9d+ 干養(yǎng) 3d ）
KS1-4	內(nèi)摻+ 外涂	同上

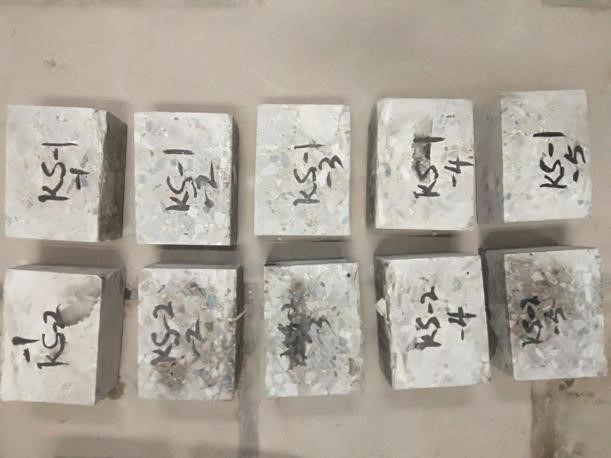

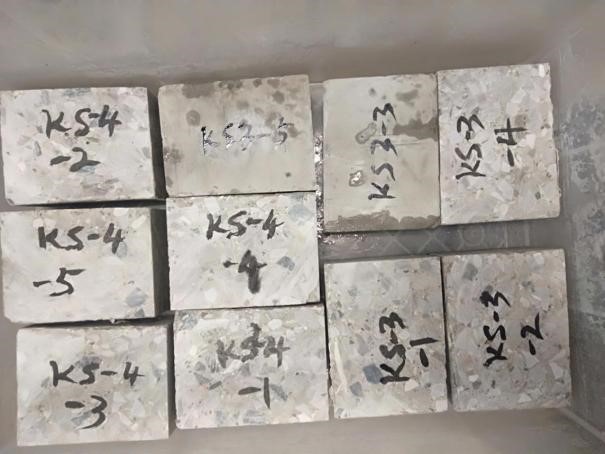

圖2-12 單面鹽凍試件切割后圖片

圖2-13 外涂組和內(nèi)摻＋外涂組試件浸泡科洛永凝液 DPS

2.7.2 性能測試方法

（1）密封好的試件放置在試件盒中，并應(yīng)使測試面向下接觸墊條，試件與試件盒側(cè)壁之間的空隙應(yīng)為（30±2）mm。向試件盒中加入試驗液體并不得濺濕試件頂面。試驗液體的液面高度應(yīng)由頁面調(diào)整裝置調(diào)整為（ 10±1）mm。加入試驗液體后，應(yīng)該上試件盒的蓋子，并記錄加入試驗液體的時間。

（2）試件預(yù)吸水時間應(yīng)保持7d，試驗溫度應(yīng)保持在（20±2）℃。預(yù)吸水期間應(yīng)定期檢查試驗液體高度，并應(yīng)始終保持試驗液體高度滿足（ 10± 1）mm的要求。試件預(yù)吸水過程中應(yīng)每隔（2～3）d測量試件的質(zhì)量，精確至0.1g。

（3）當(dāng)試件預(yù)吸水結(jié)束之后，應(yīng)采用超聲波測試儀測定試件的超聲傳播時間初始值，精確至0.1.應(yīng)在每個試件測試開始前，應(yīng)對超聲波測試儀器進行校正。

（4）將完成超聲傳播時間初始值測量的試件重新裝入試件盒中，試驗溶液的高度應(yīng)為（10±1）mm。在整個試驗過程中應(yīng)隨時檢查試件盒中的液面高度，并對液面進行及時調(diào)整。每 4個凍融循環(huán)應(yīng)對試件的剝落物、吸水率、超聲波相對傳播時間盒超聲波相對動彈性模量進行一次測量。

（5）當(dāng)凍融循環(huán)出現(xiàn)下列情況之一時，可停止試驗，并應(yīng)以經(jīng)受的凍融循環(huán)次數(shù)或單位表面面積剝落物總質(zhì)量或超聲波相對動彈性模量來表示混凝土抗凍性能：①達到28次凍融循環(huán)時；②時間單位表面面積剝落總質(zhì)量大于1500g/㎡時；③試件的超聲波相對動彈性模量降低到 80%時。

【相關(guān)推薦】
